1. Introdução
Primeiramente, você já ouviu falar sobre a correção do fator de potência? Neste artigo, vamos explorar esse conceito fundamental no campo da eletricidade e aprender como otimizá-lo para melhorar a eficiência energética de sistemas elétricos. Além disso, a correção do fator de potência é relevante para empresas e indústrias que desejam reduzir o consumo de energia, diminuir custos e contribuir para a sustentabilidade do meio ambiente.
2. O que é o Fator de Potência?
O fator de potência é uma medida da eficiência na utilização da energia elétrica. Ele indica a proporção de potência ativa, que é a potência real usada para realizar trabalho útil, em relação à potência aparente, que é a combinação da potência ativa e da potência reativa.
Assim, quando um sistema elétrico possui um baixo fator de potência, isso significa que há desperdício de potência reativa. Isso, por sua vez, resulta em ineficiência energética, aumento de perdas de energia e maior demanda de energia da rede elétrica.
3. Importância da Correção do Fator de Potência
A correção do fator de potência é importante por vários motivos. Primeiramente, permite o uso eficiente da energia elétrica, reduzindo perdas e maximizando a energia disponível para uso real. Isso resulta na redução do consumo de energia e, consequentemente, dos custos de eletricidade.
Além disso, a correção do fator de potência ajuda a melhorar a estabilidade do sistema elétrico. Desbalanços entre a potência ativa e reativa podem causar problemas como quedas de tensão, superaquecimento de equipamentos e mau funcionamento de dispositivos elétricos. Além disso, a correção do fator de potência evita esses problemas, garantindo um suprimento de energia mais confiável e seguro.
4. Métodos de Correção do Fator de Potência
Existem diferentes métodos para corrigir o fator de potência em um sistema elétrico. Alguns dos mais comuns são:
4.1 Uso de Capacitores
Os capacitores são dispositivos elétricos que armazenam energia e a liberam quando necessário. Além disso, conectados em paralelo ao sistema elétrico, fornecem a potência reativa necessária para compensar o excesso de potência ativa.

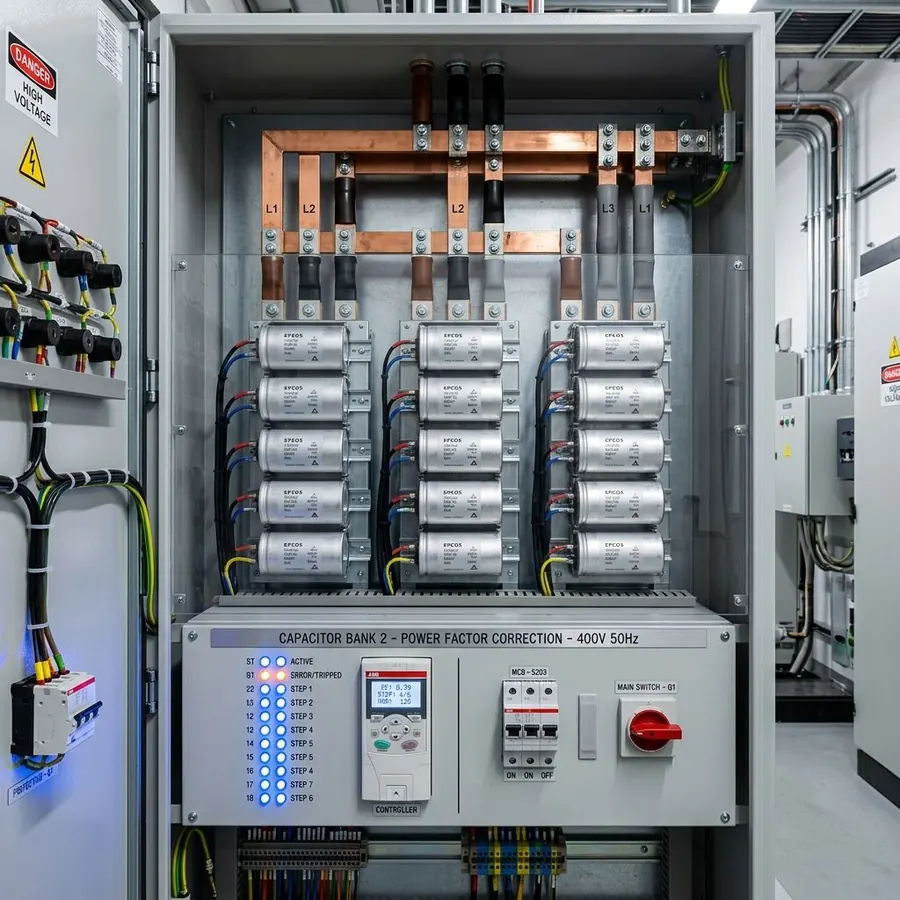

4.2 Instalação de Banco de Capacitores
Em sistemas elétricos maiores, é comum instalar um banco de capacitores. Esse banco consiste em vários capacitores conectados em paralelo e é dimensionado de acordo com as necessidades específicas do sistema. O banco de capacitores permite uma correção mais precisa do fator de potência, garantindo uma operação eficiente e estável.
4.3 Uso de Equipamentos Eletrônicos Específicos
Em alguns casos, é necessário usar equipamentos eletrônicos específicos, tais como controladores automáticos de fator de potência. Dessa forma, esses dispositivos monitoram constantemente o fator de potência do sistema e ajustam a quantidade de potência reativa fornecida, mantendo o fator de potência próximo à unidade.
Benefícios da Correção do Fator de Potência
A correção do fator de potência traz uma série de benefícios para empresas e indústrias, incluindo:
5.1 Redução dos custos de energia com a Correção do Fator de Potência:
Resulta em uma significativa redução dos custos de eletricidade, pois permite um uso mais eficiente da energia elétrica.
5.2 Aumento da capacidade da rede elétrica com a Correção do Fator de Potência:
Diminui a demanda de energia da rede elétrica, dessa forma, permite alimentar mais equipamentos sem sobrecarregar o sistema.
5.3 Melhoria da qualidade da energia com a Correção do Fator de Potência:
Ajuda a reduzir as flutuações de tensão e a melhorar a estabilidade do sistema elétrico, assim, evitando quedas de energia e danos a equipamentos sensíveis.
5.4 Contribuição para a sustentabilidade com a Correção do Fator de Potência:
Ao reduzir o consumo de energia, a correção do fator de potência contribui para a preservação dos recursos naturais e a redução das emissões de gases de efeito estufa.
6. Conclusão
A correção do fator de potência é uma prática essencial para melhorar a eficiência energética e reduzir os custos de eletricidade. Portanto, ao otimizar o fator de potência, as empresas e indústrias podem alcançar benefícios significativos, como a redução de gastos, a melhoria da estabilidade do sistema elétrico e a contribuição para a sustentabilidade ambiental.
Assim sendo, agora que você entende a importância da correção do fator de potência, não deixe de implementar medidas adequadas em seu sistema elétrico para aproveitar todos os benefícios que essa prática oferece.
7. PFC – Correção do Fator de Potência
Devido ao consumo de energia assimétrico e não senoidal das fontes de alimentação de computadores e monitores, há claramente efeitos negativos na rede de alimentação.
- A alta proporção de harmônicos na corrente não senoidal causa mais perdas de potência nas estações transformadoras, que as usinas precisam gerar adicionalmente.
- As correntes de fase do sistema trifásico dificilmente se compensam. O resultado é que correntes de compensação mais altas fluem na fiação da casa. Com edifícios correspondentemente grandes, isso pode ser vários amperes na faixa de dois dígitos. Os efeitos em televisões e sistemas hi-fi não podem ser evitados.
A solução para a corrente não senoidal é a correção do fator de potência (PFC). A base legal é a norma europeia DIN EN 61000-3-2, que entrou em vigor a 1 de janeiro de 2001. Estes regulamentos se aplicam a todos os dispositivos elétricos de 75 watts. De acordo com isso, todas as fontes de alimentação fabricadas a partir desse ponto devem conter um circuito de correção do fator de potência assim que consumirem mais de 75 watts da rede elétrica.
| método | PFC passivo | PFC ativo |
|---|---|---|
| Procedimentos | Bobina em série para limitação de corrente no circuito primário | Eletrostática com modulação por largura de pulso (PWM) |
| Vantagens | barato | pequeno, leve |
| Desvantagens | pesado e grande | caro |
| fator de potência | 0,7 a 0,8 | 0,9 a 1,0 |
8. FILTRO
Um filtro de correção do fator de potência ativo ou passivo (English Power Factor Correction ou English Power Factor Compensation, abreviado como PFC) é um circuito elétrico ou eletrônico que aumenta o chamado fator de potência para que permaneça dentro de uma faixa legalmente especificada.
Ele compensa as mudanças de fase que levariam à potência reativa e aos harmônicos e à interferência associada. O fator de potência é descrito por um valor que deve ser o mais próximo possível de 1. Os valores comuns de compensação estão na faixa de 0,98.
No caso de consumidores não lineares, que são principalmente retificadores com suavização subsequente em fontes de alimentação comutadas, correntes de entrada defasadas e não senoidais ocorrem com uma fonte de tensão CA senoidal. Estes são constituídos por um somatório de componentes de maior frequência, ou seja, harmônicos, que podem causar interferências nas redes de alimentação e outros aparelhos elétricos.
Duas variantes são comuns:
Filtros harmônicos passivos (PFC passivo)
Geralmente são bobinas com alta indutância. Os filtros passivos são fáceis de fazer, mas fornecem apenas resultados moderadamente bons.
Filtros Harmônicos Ativos (PFC Ativo)
Os circuitos necessários para isso são mais complexos, mas atingem uma correção de fator de potência muito boa de tipicamente 0,98.
Os circuitos PFC ativos, de fato, geralmente consistem em um retificador com um conversor elevador conectado diretamente a jusante. Isso carrega um grande capacitor a uma tensão acima da tensão de pico da tensão CA da rede elétrica (normalmente 350…400 V), também conhecida como tensão do circuito intermediário. Além disso, um PFC ativo pode compensar as flutuações de tensão da rede. Dessa forma, é dimensionado de forma que os dispositivos equipados com ele possam funcionar com todas as tensões de rede em todo o mundo sem comutação (entrada de ampla faixa de tipicamente 100…240 V).
Portanto, o PFC ativo gera interferência adicional de alta frequência, o que requer a supressão com um filtro de rede passivo upstream.
Perguntas Frequentes (FAQs)
- Por que o fator de potência baixo resulta em desperdício de energia?
- De fato, quando o fator de potência é baixo, significa que há uma quantidade significativa de potência reativa que não é utilizada para realizar trabalho útil, resultando em desperdício de energia.
- Qual é a diferença entre potência ativa e potência reativa?
- A potência ativa é a potência real utilizada para realizar trabalho útil, enquanto a potência reativa é a potência necessária para o funcionamento de equipamentos indutivos e capacitivos.
- Como os capacitores ajudam na correção do fator de potência?
- Os capacitores fornecem a potência reativa necessária para compensar o excesso de potência ativa, melhorando assim o fator de potência do sistema elétrico.
- Quais são os benefícios da correção do fator de potência para a indústria?
- De fato, a correção do fator de potência ajuda a reduzir os custos de energia, aumentar a capacidade da rede elétrica, melhorar a qualidade da energia e contribuir para a sustentabilidade ambiental.
- É possível corrigir o fator de potência em sistemas elétricos residenciais?
- Embora a correção do fator de potência seja mais comum em sistemas elétricos industriais e comerciais, em alguns casos, é possível implementar medidas de correção também em sistemas residenciais para melhorar a eficiência energética.
