A inspeção termográfica, uma técnica avançada, permite identificar problemas e anomalias em equipamentos e sistemas por meio da detecção e análise das variações de temperatura. Além disso, diversos setores, como manutenção preditiva, eletricidade, mecânica, automação e energia, fazem amplo uso dessa técnica. Neste artigo, iremos explorar “Como Funciona a Inspeção Termográfica”, abordando seus benefícios e aplicações em diversos campos.

IFELL Termografia Elétrica
IFELL Termografia Elétrica

1. Introdução à Inspeção Termográfica

Por meio da captura de imagens térmicas, a inspeção termográfica registra a distribuição de temperatura de um objeto ou ambiente em tempo real. Uma câmera termográfica converte a radiação infravermelha emitida pelos corpos em uma imagem visível, representando as diferentes temperaturas por meio de cores.

2. Como a Inspeção Termográfica Funciona?

2.1 Princípio de Funcionamento

A inspeção termográfica, por sua vez, funciona com base no princípio de que todos os objetos, desde que tenham temperatura acima do zero absoluto (-273,15 °C), emitem radiação térmica. Nesse sentido, a câmera termográfica é responsável por captar essa radiação e convertê-la em uma imagem térmica, na qual cada cor representa uma faixa específica de temperatura.

2.2 Detecção de Anomalias

Durante a inspeção termográfica, é possível identificar anomalias por meio da análise das variações de temperatura. Além disso, locais com temperaturas anormalmente altas ou baixas podem indicar uma série de problemas, tais como:

  • Sobrecarga em circuitos elétricos.
  • Falhas em componentes mecânicos.
  • Vazamentos de calor em isolamentos térmicos.
  • Problemas de refrigeração em equipamentos.

3. Benefícios da Inspeção Termográfica – Como Funciona?

A inspeção termográfica oferece diversos benefícios para as empresas e profissionais que a utilizam. Alguns dos principais são:

  • Detecção precoce de falhas e problemas, permitindo a realização de manutenção preventiva.
  • Redução de custos com reparos e substituição de equipamentos.
  • Aumento da segurança ao identificar pontos de superaquecimento que podem gerar incêndios ou acidentes.
  • Maior eficiência energética ao identificar áreas de perda de calor.
  • Melhoria na qualidade e confiabilidade dos equipamentos e sistemas.

4. Aplicações da Inspeção Termográfica – Como Funciona?

A inspeção termográfica tem aplicações diversas em diferentes áreas. Alguns exemplos de sua utilização são:

4.1 Manutenção Preditiva

Na manutenção preditiva, utiliza-se amplamente a inspeção termográfica para identificar previamente componentes desgastados, superaquecimento e outros problemas, evitando assim falhas ou danos mais graves. Isso ajuda a programar manutenções preventivas e evitar paradas não planejadas.

4.2 Eletricidade

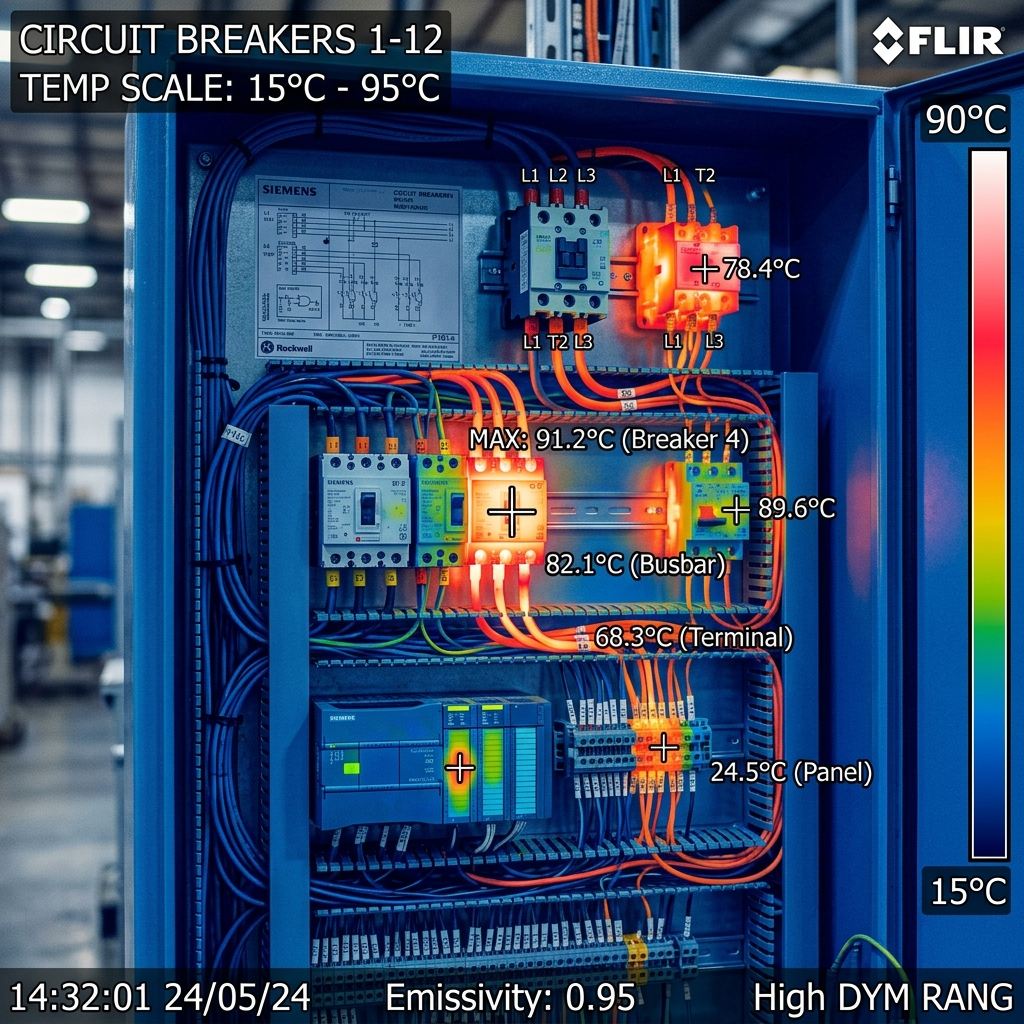

Na área elétrica, a inspeção termográfica, por sua vez, auxilia na identificação de diversas questões, incluindo conexões soltas, pontos de aquecimento excessivo e falhas em componentes elétricos. Desse modo, essa técnica é de grande valia para a detecção de problemas em painéis elétricos, transformadores, disjuntores e demais equipamentos relacionados.

4.3 Mecânica

Além disso, na área mecânica, a inspeção termográfica é amplamente aplicada, permitindo a identificação de diversos problemas, como rolamentos defeituosos, problemas de lubrificação, desalinhamento de eixos, entre outros. Através dessa análise, torna-se possível programar manutenções corretivas de forma mais precisa, evitando quebras e paradas não programadas.

4.4 Automação

Em sistemas automatizados, a inspeção termográfica ajuda a detectar problemas em sensores, atuadores e outros dispositivos. Dessa forma, é possível corrigir falhas antes que elas causem paralisações no processo produtivo.

4.5 Energia

No âmbito da energia, a inspeção termográfica desempenha um papel crucial ao identificar as perdas de calor em dutos, tubulações e isolamentos térmicos. Nesse sentido, essa análise contribui de forma significativa para a melhoria da eficiência energética, permitindo a adoção de medidas corretivas a fim de reduzir o desperdício de energia.

5. Conclusão

A inspeção termográfica, portanto, é uma ferramenta poderosa na identificação de problemas e anomalias em diferentes equipamentos e sistemas. Por meio da detecção e análise das variações de temperatura, essa técnica possibilita a realização de manutenção preditiva, contribuindo, assim, para o aumento da segurança, a redução de custos e a melhoria da eficiência energética. Com suas amplas aplicações em áreas como manutenção preditiva, eletricidade, mecânica, automação e energia, a inspeção termográfica se torna uma aliada indispensável para empresas e profissionais preocupados com a qualidade e confiabilidade de seus equipamentos.

Perguntas Frequentes (FAQs) – Como Funciona a Inspeção Termográfica

  1. Como é feita a captura das imagens termográficas?
    • Para capturar as imagens termográficas, utiliza-se uma câmera termográfica que converte a radiação infravermelha emitida pelos objetos em uma imagem visível.
  2. Quais são os benefícios da inspeção termográfica na área elétrica?
    • A inspeção termográfica na área elétrica permite identificar conexões soltas, pontos de aquecimento excessivo e falhas em componentes elétricos, contribuindo para evitar acidentes e falhas no sistema.
  3. A inspeção termográfica pode ser utilizada em equipamentos de refrigeração?
    • Sim, é possível utilizar a inspeção termográfica em equipamentos de refrigeração para identificar possíveis problemas de refrigeração e vazamentos de calor.
  4. Quais são as principais aplicações da inspeção termográfica?
    • Na manutenção preditiva, eletricidade, mecânica, automação e energia, aplica-se a inspeção termográfica, permitindo a identificação de falhas e anomalias em diversos equipamentos e sistemas.
  5. É necessário desligar os equipamentos durante a inspeção termográfica?
    • Não é necessário desligar os equipamentos durante a inspeção termográfica. A técnica permite a identificação de problemas com os equipamentos em funcionamento, proporcionando uma visão mais realista das condições operacionais.
Como Funciona a Inspeção Termográfica
IFELL termografia

A termografia, também conhecida como inspeção termográfica, é uma técnica que mede as temperaturas da superfície usando um aparelho termográfico atribuído por raios infravermelhos e câmeras termográficas. Essas ferramentas veem a luz que está no espectro de calor. Dessa forma, a inspeção termográfica registra as variações de temperatura de painéis com precisão, e de todas as irregularidades nos sistemas de baixa e média tensão, variando do branco (para regiões quentes) ao preto (para áreas mais frias). Assim, os termogramas resultantes da inspeção termográfica ajudam o técnico a determinar se o isolamento/manutenção é necessário. Do mesmo modo, a inspeção termográfica serve como uma ferramenta de controle de qualidade, verificando se o sistema elétrico do lugar está correto, evitando problemas graves antes que estes venham a provocar danos às instalações, equipamentos ou pessoas.

O que é a termografia e como ela funciona?

Uma inspeção termográfica é uma pesquisa interna ou externa. O técnico de termografia decide qual método daria os melhores resultados sob certas condições climáticas. As inspeções termográficas internas são mais comuns, porque o ar quente que sai de um edifício nem sempre se move pelas paredes em linha reta. A perda de calor detectada em uma área da parede externa pode se originar em algum outro local no interior da parede. Além disso, é mais difícil detectar diferenças de temperatura na superfície externa do edifício durante o tempo ventoso. Devido a essa dificuldade, as inspeções termográficas de interiores são geralmente mais precisas porque se beneficiam da redução do movimento do ar.

TERMOGRAMAS

A termografia usa câmeras termográficas ou de vídeo infravermelhas especialmente projetadas para produzir imagens (chamadas de termogramas) que mostram as variações de calor da superfície. Por exemplo, essa tecnologia tem uma série de aplicações como a detecção de problemas elétricos, mecânicos ou térmicos em diversos ambientes. Por exemplo, os termogramas obtidos pela inspeção termográfica de sistemas elétricos podem detectar conexões soltas ou sobrecargas que podem causar incêndios ou falhas.. Da mesma forma, termogramas de sistemas mecânicos podem detectar o calor criado pelo atrito excessivo. Além disso, os técnicos de energia usam a termografia como uma ferramenta para ajudar a detectar perdas de calor e vazamentos de ar em barreira térmica entre o ambiente interior e o ambiente exterior.

Contudo, a inspeção infravermelha permite que os técnicos de energia verifiquem a eficácia do isolamento na construção de um edifício. Dessa forma, os termogramas resultantes ajudam os técnicos a determinar se um edifício precisa de isolamento e onde ele deve ficar.

Do mesmo modo, além de usar a termografia durante uma avaliação de energia, você deve fazer uma inspeção antes de comprar uma casa; pois mesmo casas novas podem apresentar defeitos em seus envelopes térmicos (barreira térmica entre o ambiente interior e o ambiente exterior.). Dessa forma, você pode querer incluir uma cláusula no contrato exigindo uma inspeção termográfica da casa. Por fim, uma inspeção termográfica realizada por um técnico certificado geralmente é precisa o suficiente para ser usada como documentação em processos judiciais.

Tipos de Dispositivos de Inspeção Termográfica

O técnico de energia pode usar um dos vários tipos de dispositivos de detecção de infravermelho em uma inspeção no local. Além disso, um radiômetro pontual é o mais simples. Ele mede a radiação em um ponto por vez, com uma simples leitura do medidor mostrando a temperatura de um determinado ponto. Em seguida, o técnico examina a área com o dispositivo e observa as diferenças de temperatura.

Um scanner de linha térmica mostra a temperatura radiante vista ao longo de uma linha. Além disso, o termograma mostra a inspeção de linha sobreposta a uma imagem da área panorâmica. Esse processo mostra variações de temperatura ao longo da linha.

Inicialmente, o dispositivo de inspeção termográfica mais preciso é uma câmera termográfica, que produz uma imagem térmica bidimensional de uma área que mostra vazamento de calor fornecendo os detalhes necessários para uma avaliação completa da energia. Além disso, esse tipo de câmera pode detectar problemas como infiltrações, umidade e falhas elétricas. Por isso, é uma ferramenta indispensável para a manutenção predial e industrial. Em suma, a câmera termográfica é um instrumento que facilita a identificação e a solução de problemas térmicos em diversos ambientes e possibilita avaliação completa da energia.
